rsuddepatihamzah.com – Cara menghitung isolasi pipa merupakan hal krusial dalam memastikan efisiensi energi dan keamanan sistem perpipaan. Memahami metode perhitungan, jenis isolasi, dan faktor-faktor yang mempengaruhinya akan membantu Anda menentukan ketebalan isolasi yang tepat untuk berbagai jenis pipa dan kondisi operasi. Artikel ini akan memandu Anda melalui proses perhitungan, mulai dari pemilihan jenis isolasi hingga pertimbangan praktis dalam pemasangannya.

Proses perhitungan isolasi pipa melibatkan beberapa langkah penting, termasuk menentukan suhu operasi, jenis fluida yang dialirkan, dan material isolasi yang akan digunakan. Selanjutnya, perhitungan akan mempertimbangkan faktor-faktor seperti kehilangan panas, diameter pipa, dan standar industri yang berlaku. Dengan pemahaman yang komprehensif, Anda dapat memastikan sistem perpipaan yang efisien dan aman.

Metode Perhitungan Tebal Isolasi Pipa

Menentukan ketebalan isolasi pipa yang tepat sangat penting untuk meminimalisir kehilangan panas atau dingin, menjaga efisiensi energi, dan mencegah kondensasi. Perhitungan ini mempertimbangkan beberapa faktor kunci yang akan dijelaskan lebih detail berikut ini.

Faktor-Faktor yang Mempengaruhi Ketebalan Isolasi Pipa

Beberapa faktor utama memengaruhi ketebalan isolasi yang dibutuhkan. Faktor-faktor ini saling berkaitan dan harus dipertimbangkan secara komprehensif untuk mendapatkan hasil yang akurat.

• Suhu Operasi: Selisih suhu antara fluida di dalam pipa dan suhu lingkungan sekitarnya secara langsung mempengaruhi laju transfer panas. Semakin besar selisih suhu, semakin tebal isolasi yang dibutuhkan.
• Jenis Fluida: Sifat termal fluida, seperti konduktivitas termal, berpengaruh pada kecepatan transfer panas. Fluida dengan konduktivitas termal tinggi memerlukan isolasi yang lebih tebal dibandingkan fluida dengan konduktivitas termal rendah.
• Jenis Isolasi: Setiap material isolasi memiliki nilai konduktivitas termal yang berbeda. Material dengan konduktivitas termal rendah, seperti fiberglass atau polyurethane, membutuhkan ketebalan yang lebih tipis dibandingkan material dengan konduktivitas termal tinggi untuk mencapai tingkat isolasi yang sama.
• Diameter Pipa: Pipa dengan diameter yang lebih besar memiliki luas permukaan yang lebih besar, sehingga membutuhkan lebih banyak isolasi untuk mencapai tingkat isolasi yang sama dengan pipa berdiameter lebih kecil.
• Kondisi Lingkungan: Faktor lingkungan seperti kelembaban, suhu ambien, dan kecepatan angin juga memengaruhi kinerja isolasi dan dapat mempengaruhi ketebalan yang dibutuhkan.

Contoh Perhitungan Tebal Isolasi Pipa

Perhitungan ketebalan isolasi umumnya menggunakan rumus perpindahan panas konduksi. Rumus yang umum digunakan adalah:

Q = (2πL(T_i – T_o)) / (ln(r₂/r₁) / k)

dimana:

• Q = laju perpindahan panas (Watt)
• L = panjang pipa (meter)
• T_i = suhu fluida di dalam pipa (°C)
• T_o = suhu lingkungan (°C)
• r₁ = jari-jari pipa dalam (meter)
• r₂ = jari-jari pipa ditambah isolasi (meter)
• k = konduktivitas termal isolasi (W/m.K)

Sebagai contoh, untuk pipa air panas dengan diameter 5 cm, suhu air 80°C, suhu lingkungan 25°C, dan menggunakan isolasi fiberglass dengan k = 0.04 W/m.K, dan target laju kehilangan panas 100 Watt per meter, maka ketebalan isolasi dapat dihitung dengan menyelesaikan persamaan di atas untuk r₂. Perhitungan ini memerlukan iterasi atau penggunaan software khusus untuk mendapatkan nilai r₂ secara akurat.

Contoh lain untuk pipa gas alam dengan parameter berbeda akan menghasilkan ketebalan isolasi yang berbeda pula, tergantung dari parameter yang digunakan dalam perhitungan.

Tabel Perbandingan Ketebalan Isolasi Pipa

Tabel berikut memberikan gambaran umum ketebalan isolasi yang dibutuhkan untuk berbagai diameter pipa dan jenis isolasi. Nilai-nilai ini bersifat estimasi dan dapat bervariasi tergantung pada faktor-faktor yang telah disebutkan sebelumnya.

Diameter Pipa (cm)	Fiberglass (cm)	Polyurethane (cm)	Mineral Wool (cm)
5	3	2	4
10	4	3	5
15	5	4	6

Ilustrasi Lapisan Isolasi Pipa

Ilustrasi skematik menunjukkan pipa dengan lapisan isolasi dan pelindung luar. Pipa berada di tengah, kemudian dilapisi isolasi (misalnya, fiberglass atau polyurethane), dan terakhir dilapisi dengan lapisan pelindung luar (misalnya, aluminium foil atau selubung plastik) untuk melindungi isolasi dari kerusakan dan pengaruh lingkungan.

Dimensi-dimensi yang ditunjukkan meliputi diameter pipa dalam, tebal isolasi, dan diameter luar pipa setelah dilapisi isolasi dan pelindung luar. Seluruh lapisan tersebut ditunjukkan secara berlapis-lapis secara konsentris.

Langkah-Langkah Perhitungan Tebal Isolasi Pipa

Berikut langkah-langkah umum perhitungan tebal isolasi pipa berdasarkan metode standar industri:

1. Tentukan suhu operasi fluida dan suhu lingkungan.
2. Tentukan jenis fluida dan material isolasi yang akan digunakan.
3. Tentukan laju kehilangan panas yang dapat diterima.
4. Cari nilai konduktivitas termal (k) material isolasi dari data spesifikasi pabrikan.
5. Hitung ketebalan isolasi menggunakan rumus perpindahan panas konduksi atau software simulasi termal.
6. Tambahkan lapisan pelindung luar dan perhitungkan dimensinya.
7. Verifikasi hasil perhitungan dengan standar dan regulasi yang berlaku.

Jenis-jenis Isolasi Pipa dan Sifat Termalnya

Pemilihan isolasi pipa yang tepat sangat krusial dalam efisiensi energi dan keselamatan operasional. Berbagai jenis isolasi pipa tersedia, masing-masing dengan sifat termal yang berbeda, memengaruhi kemampuannya dalam mencegah kehilangan panas atau menjaga suhu dingin. Pemahaman terhadap karakteristik ini penting untuk menentukan jenis isolasi yang paling sesuai dengan kebutuhan spesifik suatu proyek.

Jenis Isolasi Pipa dan Sifat Termalnya

Beberapa jenis isolasi pipa yang umum digunakan meliputi fiberglass, polyurethane, dan mineral wool. Ketiga jenis ini memiliki karakteristik unik yang mempengaruhi performanya dalam aplikasi yang berbeda. Tabel berikut merangkum perbandingan sifat termalnya.

Jenis Isolasi	Konduktivitas Termal (W/mK)	Densitas (kg/m³)	Ketahanan Suhu Tinggi (°C)
Fiberglass	0.035 – 0.045	10 – 100	200 – 260
Polyurethane	0.020 – 0.030	30 – 80	100 – 150
Mineral Wool	0.030 – 0.040	100 – 200	600 – 800

Nilai-nilai pada tabel di atas merupakan nilai perkiraan dan dapat bervariasi tergantung pada produsen dan spesifikasi produk.

Contoh Kasus Penggunaan Isolasi Pipa

Pemilihan jenis isolasi bergantung pada berbagai faktor, termasuk suhu operasi, lingkungan, dan persyaratan keamanan. Berikut beberapa contoh kasus penggunaan:

• Fiberglass: Umum digunakan untuk aplikasi suhu sedang pada pipa air panas domestik atau sistem pendingin udara karena harganya yang relatif terjangkau dan kemudahan pemasangannya. Namun, ketahanan terhadap kelembabannya terbatas.
• Polyurethane: Ideal untuk aplikasi yang membutuhkan isolasi yang efisien dan tahan lama, seperti pada sistem refrigerasi atau pipa bertekanan tinggi. Densitasnya yang lebih tinggi memberikan isolasi yang lebih baik, tetapi pemasangannya mungkin lebih kompleks.
• Mineral Wool: Cocok untuk aplikasi suhu tinggi, seperti pada pipa pembuangan atau sistem pemanas industri, karena ketahanan panasnya yang sangat baik. Mineral wool juga memiliki sifat tahan api yang unggul.

Memilih Jenis Isolasi Pipa yang Tepat

Proses pemilihan isolasi pipa yang tepat melibatkan pertimbangan berbagai faktor, antara lain: suhu operasi, fluida yang dialirkan, kondisi lingkungan (kelembaban, paparan sinar matahari), persyaratan keselamatan, dan anggaran biaya. Konsultasi dengan spesialis isolasi termal sangat direkomendasikan untuk memastikan pemilihan yang optimal.

Perhitungan Kehilangan Panas pada Pipa Terisolasi

Perhitungan kehilangan panas pada pipa terisolasi merupakan aspek krusial dalam berbagai aplikasi teknik, mulai dari industri minyak dan gas hingga sistem pemanas dan pendingin bangunan. Memahami bagaimana menghitung kehilangan panas ini penting untuk mendesain sistem yang efisien dan meminimalkan pemborosan energi. Proses perhitungan melibatkan beberapa faktor, termasuk diameter pipa, ketebalan isolasi, konduktivitas termal material, dan perbedaan suhu antara fluida di dalam pipa dan lingkungan sekitar.

Rumus dan Prinsip Perhitungan Kehilangan Panas

Kehilangan panas pada pipa terisolasi umumnya dihitung menggunakan persamaan konduksi panas. Persamaan ini memperhitungkan gradien suhu dan resistansi termal dari berbagai lapisan material. Secara sederhana, kehilangan panas berbanding lurus dengan perbedaan suhu dan luas permukaan pipa, serta berbanding terbalik dengan resistansi termal isolasi. Resistensi termal ini dipengaruhi oleh ketebalan dan konduktivitas termal material isolasi. Rumus umum yang sering digunakan adalah:

Q = 2πL(T_i – T_o) / (ln(r₂/r₁) / k_isolasi + ln(r₃/r₂) / k_pipa)

dimana:

• Q = laju kehilangan panas (Watt)
• L = panjang pipa (meter)
• T_i = suhu fluida di dalam pipa (°C)
• T_o = suhu lingkungan (°C)
• r₁ = jari-jari dalam pipa (meter)
• r₂ = jari-jari luar pipa (meter)
• r₃ = jari-jari luar isolasi (meter)
• k_isolasi = konduktivitas termal isolasi (W/m.K)
• k_pipa = konduktivitas termal pipa (W/m.K)

Rumus di atas mengasumsikan kondisi steady-state dan konduktivitas termal yang konstan. Dalam kondisi riil, faktor-faktor lain seperti konveksi dan radiasi juga perlu dipertimbangkan, sehingga rumus tersebut bisa menjadi lebih kompleks.

Contoh Perhitungan Kehilangan Panas

Mari kita hitung kehilangan panas pada pipa dengan diameter 5 cm, ketebalan isolasi 2 cm, dan perbedaan suhu 50°C (misalnya, suhu fluida 100°C dan suhu lingkungan 50°C). Kita asumsikan pipa terbuat dari baja (k_pipa = 50 W/m.K) dan isolasi terbuat dari fiberglass (k_isolasi = 0.04 W/m.K). Panjang pipa yang dihitung adalah 10 meter.

Dengan mensubstitusikan nilai-nilai tersebut ke dalam rumus di atas, kita dapat menghitung laju kehilangan panas. Perhitungan detail akan melibatkan konversi satuan dan perhitungan jari-jari. Hasil perhitungan akan menunjukkan laju kehilangan panas dalam Watt. Contoh perhitungan dengan diameter, ketebalan isolasi, dan perbedaan suhu yang berbeda dapat dilakukan dengan cara yang sama, hanya dengan mengubah nilai-nilai variabel yang sesuai.

Diagram Alir Perhitungan Kehilangan Panas

Diagram alir akan menunjukkan langkah-langkah sistematis dalam menghitung kehilangan panas. Mulai dari pengumpulan data (diameter pipa, ketebalan isolasi, konduktivitas termal material, suhu fluida dan lingkungan, panjang pipa), kemudian perhitungan jari-jari, substitusi ke dalam rumus, dan akhirnya perhitungan laju kehilangan panas. Setiap langkah akan divisualisasikan dengan jelas, sehingga memudahkan pemahaman dan pengulangan proses perhitungan.

Studi Kasus Perhitungan Kehilangan Panas pada Sistem Perpipaan Kompleks

Sistem perpipaan kompleks, misalnya pada kilang minyak atau pabrik kimia, seringkali melibatkan banyak pipa dengan diameter dan isolasi yang berbeda. Perhitungan kehilangan panas pada sistem ini memerlukan pendekatan yang lebih komprehensif, mungkin dengan menggunakan perangkat lunak simulasi termal. Studi kasus akan menjelaskan bagaimana metode perhitungan yang lebih canggih dapat diterapkan untuk menganalisis dan meminimalkan kehilangan panas secara keseluruhan pada sistem yang kompleks.

Pengaruh Faktor Lingkungan terhadap Kehilangan Panas

Kecepatan angin dan kelembaban dapat mempengaruhi laju kehilangan panas. Angin yang kencang akan meningkatkan koefisien konveksi, sehingga meningkatkan laju kehilangan panas. Kelembaban juga dapat berpengaruh karena uap air dapat mempengaruhi konduktivitas termal isolasi. Skenario perhitungan yang mempertimbangkan faktor-faktor lingkungan ini akan lebih akurat dalam memprediksi kehilangan panas sebenarnya. Hal ini penting dalam menentukan ketebalan isolasi yang optimal untuk meminimalkan kehilangan panas dan biaya operasional.

Standar dan Regulasi Terkait Isolasi Pipa

Penerapan standar dan regulasi dalam isolasi pipa sangat krusial untuk menjamin keamanan, efisiensi, dan umur pakai sistem perpipaan. Ketidakpatuhan terhadap standar ini dapat berakibat fatal, mulai dari kerugian finansial hingga kecelakaan kerja yang serius. Oleh karena itu, memahami dan menerapkan standar yang berlaku merupakan kewajiban bagi setiap pihak yang terlibat dalam perencanaan, pemasangan, dan perawatan sistem perpipaan.

Standar Nasional dan Internasional untuk Isolasi Pipa

Berbagai standar nasional dan internasional mengatur aspek desain, pemilihan material, pemasangan, dan pengujian isolasi pipa. Standar-standar ini memberikan pedoman teknis yang terperinci untuk memastikan kinerja isolasi yang optimal dan meminimalisir risiko. Beberapa contoh standar yang relevan meliputi ASME (American Society of Mechanical Engineers), ISO (International Organization for Standardization), dan standar-standar nasional dari masing-masing negara, seperti SNI di Indonesia. Standar-standar ini seringkali mencakup spesifikasi material isolasi, metode perhitungan ketebalan isolasi, serta persyaratan pengujian kualitas.

Ketebalan Isolasi Pipa Minimum Berdasarkan Standar, Cara menghitung isolasi pipa

Ketebalan isolasi pipa yang dibutuhkan ditentukan oleh beberapa faktor, termasuk suhu fluida yang dialirkan, jenis material pipa, dan kondisi lingkungan sekitar. Standar-standar yang berlaku biasanya memberikan rumus atau tabel yang dapat digunakan untuk menghitung ketebalan isolasi minimum yang dibutuhkan untuk memenuhi persyaratan efisiensi energi dan keamanan. Ketebalan yang kurang dari minimum yang disarankan dapat mengakibatkan kehilangan panas yang signifikan, korosi, atau bahkan kerusakan pipa.

Sebagai contoh, untuk pipa yang membawa fluida panas pada suhu 200°C, standar tertentu mungkin mensyaratkan ketebalan isolasi minimal 50 mm. Namun, angka ini bisa berbeda tergantung pada faktor-faktor yang telah disebutkan sebelumnya. Konsultasi dengan standar yang berlaku dan perhitungan yang tepat sangat penting untuk menentukan ketebalan yang sesuai.

Daftar Referensi Standar dan Regulasi

• ASME A112.18.1/CSA B125.18.1-2018: Plumbing Fixture Fittings
• ISO 12241-1:2018: Thermal insulation – Determination of thermal resistance and related properties – Part 1: Steady-state guarded hot plate method
• SNI (Standar Nasional Indonesia) yang relevan (variasi tergantung jenis pipa dan aplikasi)

Daftar di atas hanyalah sebagian kecil dari standar yang mungkin relevan. Penting untuk merujuk pada standar yang paling mutakhir dan sesuai dengan jenis pipa, fluida, dan kondisi lingkungan yang spesifik.

Implikasi Ketidakpatuhan Terhadap Standar

Ketidakpatuhan terhadap standar dan regulasi isolasi pipa dapat berdampak serius. Kerugian finansial akibat kehilangan energi, biaya perbaikan yang tinggi, dan potensi denda administratif merupakan beberapa konsekuensi yang mungkin terjadi. Lebih jauh lagi, ketidakpatuhan juga dapat menimbulkan risiko keselamatan kerja, seperti luka bakar akibat kontak dengan permukaan pipa yang panas, atau bahkan kecelakaan yang lebih serius jika terjadi kebocoran atau kerusakan pipa.

Contoh Kasus Pelanggaran Standar dan Konsekuensinya

Misalnya, sebuah pabrik kimia menggunakan isolasi pipa dengan ketebalan yang jauh di bawah standar yang disyaratkan. Akibatnya, terjadi kehilangan panas yang signifikan, meningkatkan biaya operasional, dan meningkatkan risiko kebakaran karena permukaan pipa yang terlalu panas. Selain itu, pabrik tersebut juga dikenakan denda karena melanggar peraturan keselamatan kerja.

Contoh lain, sebuah proyek konstruksi menggunakan material isolasi yang tidak sesuai dengan standar yang berlaku. Akibatnya, isolasi tersebut mudah rusak dan tidak efektif, mengakibatkan kerugian finansial dan potensi bahaya bagi pekerja.

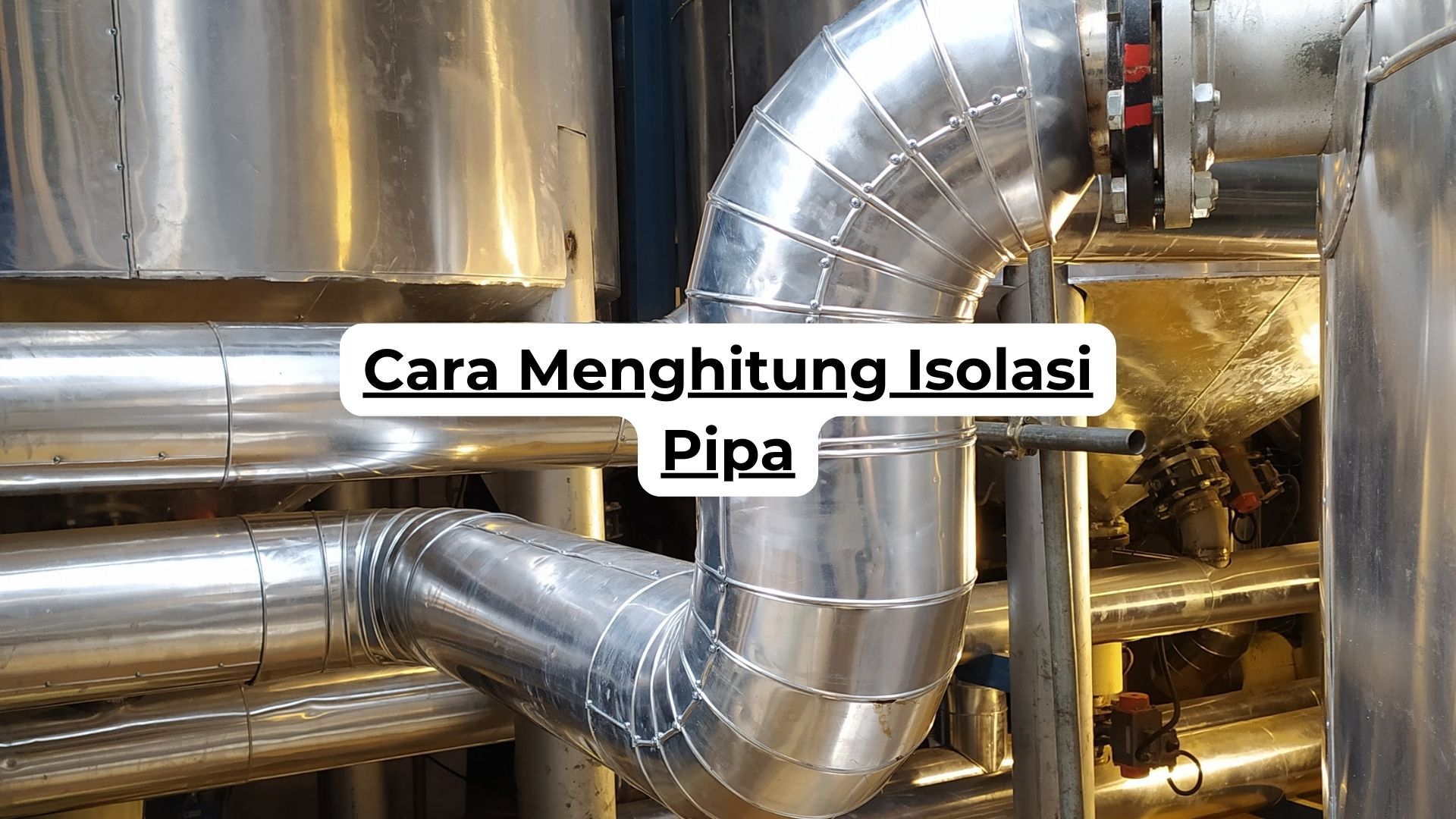

Pertimbangan Praktis dalam Pemilihan dan Pemasangan Isolasi Pipa: Cara Menghitung Isolasi Pipa

Pemilihan dan pemasangan isolasi pipa yang tepat sangat krusial untuk efisiensi energi dan keselamatan sistem perpipaan. Selain perhitungan ketebalan isolasi yang akurat, beberapa faktor praktis perlu dipertimbangkan untuk memastikan hasil yang optimal dan berkelanjutan. Faktor-faktor ini meliputi biaya, kemudahan instalasi, daya tahan material, dan kompatibilitas dengan lingkungan operasional.

Faktor-Faktor yang Mempengaruhi Pemilihan Isolasi Pipa

Beberapa faktor praktis perlu dipertimbangkan sebelum memutuskan jenis isolasi pipa yang akan digunakan. Pertimbangan ini memastikan pemilihan isolasi yang tepat, efektif, dan ekonomis dalam jangka panjang.

• Biaya: Pertimbangkan harga material isolasi, biaya tenaga kerja instalasi, dan potensi penghematan energi jangka panjang. Memilih isolasi yang lebih mahal namun memiliki daya tahan lebih lama dan efisiensi energi yang tinggi dapat menjadi investasi yang lebih baik dalam jangka panjang.
• Kemudahan Instalasi: Pilih material isolasi yang mudah dipotong, dibentuk, dan dipasang. Material yang mudah dipasang akan mengurangi waktu dan biaya instalasi. Pertimbangkan juga ketersediaan alat dan keahlian teknisi yang dibutuhkan.
• Daya Tahan: Perhatikan daya tahan material isolasi terhadap suhu, kelembaban, dan bahan kimia yang mungkin terpapar. Pilih material yang tahan lama untuk meminimalisir penggantian dan perawatan yang sering.
• Kompatibilitas: Pastikan material isolasi kompatibel dengan material pipa dan lingkungan sekitarnya. Pertimbangkan faktor seperti ketahanan terhadap korosi, degradasi akibat sinar UV, dan kompatibilitas kimia.

Daftar Periksa Pemasangan Isolasi Pipa

Daftar periksa ini membantu memastikan pemasangan isolasi pipa yang benar dan efektif, meminimalisir kesalahan dan meningkatkan efisiensi.

1. Periksa kebersihan permukaan pipa. Pastikan permukaan pipa bebas dari kotoran, karat, dan minyak.
2. Ukur diameter pipa secara akurat untuk menentukan ukuran isolasi yang tepat.
3. Potong isolasi sesuai ukuran dengan memperhatikan sambungan dan overlap yang tepat.
4. Oleskan sealant pada permukaan pipa dan sambungan isolasi untuk mencegah kebocoran udara atau uap.
5. Pasang isolasi dengan rapat dan kencang, pastikan tidak ada celah udara.
6. Setelah pemasangan, periksa kembali seluruh area untuk memastikan tidak ada celah atau kerusakan.

Langkah-Langkah Pemasangan Isolasi Pipa

Berikut panduan langkah demi langkah untuk pemasangan isolasi pipa yang efektif dan efisien.

Persiapkan permukaan pipa: Bersihkan permukaan pipa dari kotoran, karat, dan minyak menggunakan sikat kawat atau alat pembersih lainnya. Pastikan permukaannya kering dan bersih sebelum pemasangan isolasi.

Ukur dan potong isolasi: Ukur diameter pipa dengan akurat dan potong isolasi sesuai ukuran. Perhatikan overlap yang diperlukan untuk sambungan yang rapat.

Oleskan sealant: Oleskan sealant pada permukaan pipa dan bagian dalam isolasi sebelum pemasangan. Sealant akan membantu menciptakan segel yang kedap udara dan mencegah kebocoran panas.

Pasang isolasi: Pasang isolasi dengan hati-hati, pastikan menutupi seluruh permukaan pipa secara merata. Tekan isolasi dengan kuat untuk memastikan kontak yang baik.

Periksa kembali: Setelah pemasangan selesai, periksa kembali seluruh area untuk memastikan tidak ada celah atau kerusakan. Perbaikan segera diperlukan jika ditemukan masalah.

Masalah Umum dan Cara Mengatasinya

Beberapa masalah umum yang mungkin terjadi selama pemasangan isolasi pipa dan solusinya.

• Celah udara: Celah udara dapat mengurangi efektivitas isolasi. Pastikan isolasi terpasang rapat dan gunakan sealant untuk menutup celah.
• Kerusakan isolasi: Hindari kerusakan isolasi selama proses pemotongan dan pemasangan. Gunakan alat yang tepat dan hati-hati dalam menangani material isolasi.
• Pemilihan material yang salah: Pilih material isolasi yang sesuai dengan suhu dan lingkungan operasional. Material yang tidak tepat dapat mengurangi efektivitas isolasi dan bahkan menyebabkan kerusakan.

Contoh Kasus Studi

Berikut contoh kasus studi pemasangan isolasi pipa yang sukses dan yang gagal.

Kasus Sukses: Sebuah pabrik kimia berhasil mengurangi kehilangan panas sebesar 20% setelah memasang isolasi pipa yang tepat. Mereka memilih material isolasi yang tahan terhadap bahan kimia dan suhu tinggi, serta melakukan pemasangan yang teliti dan sesuai standar.

Kasus Gagal: Sebuah gedung perkantoran mengalami kebocoran air pada sistem perpipaan setelah pemasangan isolasi yang kurang tepat. Pemasangan yang kurang hati-hati menyebabkan celah udara dan kerusakan isolasi, mengakibatkan air masuk dan merusak sistem perpipaan.

Ringkasan Penutup

Menghitung kebutuhan isolasi pipa dengan tepat merupakan investasi penting untuk efisiensi energi dan keamanan sistem perpipaan. Dengan memahami metode perhitungan, memilih jenis isolasi yang sesuai, dan mengikuti standar yang berlaku, Anda dapat meminimalkan kehilangan panas, mengurangi biaya operasional, dan memastikan keselamatan lingkungan kerja. Semoga panduan ini membantu Anda dalam merencanakan dan melaksanakan proyek isolasi pipa Anda dengan sukses.
