Jalur Soket CDI Shogun – Bagi orang yang berkecimpung di dunia otomotif, pasti tidak asing dengan yang namanya CDI. CDI dipakai hampir pada semua unit kendaraan bermotor salah satunya seperti Suzuki Shogun. Di dalam CDI terdapat beberapa terminal berbeda dengan pin CDI pada motor lainnya.

Memang, mempunyai bentuk yang berbeda, tapi cara kerja terminal CDI Shogun hampir mirip dengan tipe motor lainnya. Terdapat PIN pada CDI dihubungkan dengan setiap komponen pada Suzuki Shogun.

Artinya, CDI pada Suzuki Shogun mempunyai fungsi guna memberikan arus listrik ke koin sampai percikan api dari busi dicocokan dengan timing pembakaran. Demikian, proses pengapian akan terjadi sesuai kebutuhan mesin maka tenaga dihasilkan akan maksimal.

Jadi, pada pertemuan kali ini kami akan membahas mengenai jalur soket CDI shogun, tidak berbeda dengan kiprok RX King yang memiliki berbagai macam warna. Untuk mengetahuinya lebih lanjut silakan simak mengenai jalur soket CDI shogun di bawah ini.

Pengertian CDI

Pada pembahasan awal kami akan memberikan informasi penting, terutama bagi yang belum mengenal mengenal apa yang dimaksud dengan CDI serta cara kerjanya. CDI adalah merupakan salah satu komponen vital dalam sistem pengapian motor. Secara umum, proses pembakaran motor bisa terjadi sempurna apabila perapian dihasilkan oleh busi terintegrasi lewat CDI lebih dahulu, sama halnya warna busi 2 tak yang bagus akan didapatkan apabila hal tersebut terjadi.

Terlihat, dari bentuk fisiknya, bisa dibilang cukup simpel digunakan pada kendaraan bermotor roda dua dimana tidak memiliki ruang luas. Pengertian CDI ialah rangkaian sistem pengapian pada mesin baik motor ataupun mobil. Listrik bertegangan tinggi akan dialirkan guna menciptakan induksi dalam sebuah ignition coil.

CDI bekerja guna mengatur timing perapian dari busi dapat berguna pada bahan bakar dimana dipadatkan oleh mesin. Berbicara fungsi CDI, cukup besar pengaruhnya terhadap sistem pengapian kendaraan bermotor serta mempengaruhi performa tenaganya. Pasalnya, pengapian diciptakan untuk membakar bahan bakar dengan benar, maka panas mesin akan maksimal.

Mesin menghasilkan panas agar membuat kinerja motor menjadi lebih optimal. Itu, disebabkan terjadinya perubahan kimia menjadi panas, kemudian diubah menjadi energi gerak pada kendaraan. Artinya, fungsi CDI tidak hanya untuk menghidupkan motor saja, tetapi dapat menjaga kestabilan laju kendaraan tersebut.

Soket CDI Shogun

Soket CDI Shogun

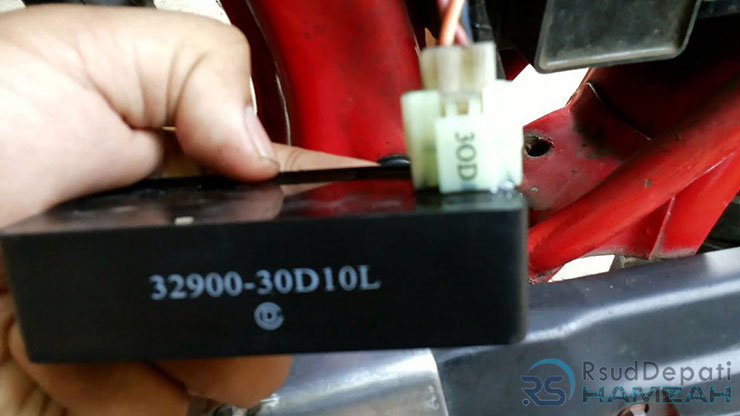

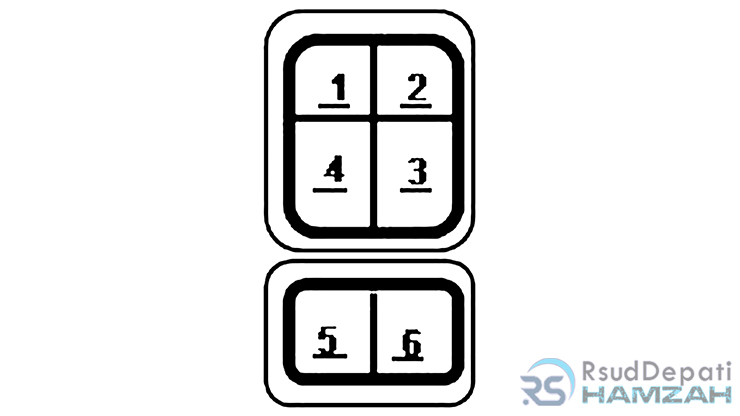

Berikutnya, kami akan membahas tentang socket CDI Suzuki Shogun. Bisa kalian lihat di atas gambaran secara sederhana untuk CDI pada motor Suzuki Shogun. Perhatikan, baik-baik sebab setiap PIN memiliki jalur serta kegunaannya masing-masing.

Mulai dari, angka 1 dimana merupakan massa, 2 pulser ke CDI, 3 jalur koil, 4 Kosong, 5 jalur aki, serta 6 kosong. Oleh sebab itu, tidak boleh salah dalam hal menyambungkannya.

Warna Soket CDI Suzuki Shogun

Diketahui soket CDI memiliki fungsi yang berbeda-beda, untuk selanjutnya masuk ke dalam pembahasan terkait warna soket CDI Shogun. Perlu diketahui, bahwa warna soket CDI berbeda-beda di setiap tipe Shogun, untuk lebih detailnya simak di bawah ini.

Soket CDI Shogun Kebo

Tipe pertama yaitu Shogun kebo, dimana merupakan shogun generasi lama yang sampai saat ini banyak orang mencarinya. Pada soket CDI Shogun kebo memiliki jalur kabel dengan warna yang berbeda yaitu sebagai berikut.

  • Merah = Kabel Aki 12V.
  • Hitam bergaris kuning = Kabel koil.
  • Biru bergaris kuning = Jalur pulser motor ke CDI
  • Hijau = Massa (-)

Soket CDI Shogun 110R

Tipe kedua yakni Shogun 110R, keluaran kedua dari Suzuki yang memiliki soket CDI berbeda dari sebelumnya. Soket CDI Shogun 110R antara lain sebagai berikut.

  • Orange = Kabel aki 12V (+)
  • Hitam bergaris putih = Massa (-)
  • Putih bergaris biru = Jalur koil ke CDI (+)
  • Biru bergaris hijau = Jalur pulser motor ke CDI

Soket CDI Shogun 125

Keluaran terakhir dari Shogun bertenaga 125 mempunyai soket CDI sama dengan generasi sebelumnya. Soket CDI Shogun 125 diantaranya sebagai berikut.

  • Orange = Kabel aki 12V (+)
  • Hitam bergaris putih = Massa (-)
  • Putih bergaris biru = Jalur koil ke CDI (+)
  • Biru bergaris hijau = Jalur pulser motor ke CDI

Itulah, soket dari CDI Suzuki Shogun dengan berbeda tipe, dimana mungkin kalian cari salah satunya. Terjadi perbedaan pada generasi pertama menuju kedua memakai warna kabel berbeda.

Jalur CDI Suzuki Shogun

Skema Rangkaian CDI Suzuki Shogun

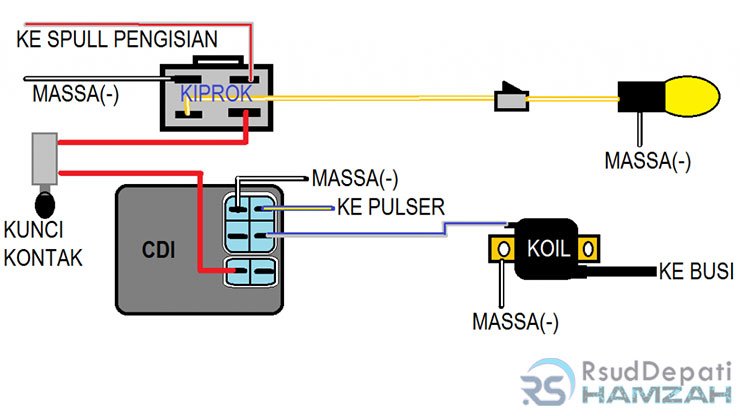

Setelah mengetahui pengertian, soket CDI, serta warna kabel, selanjutnya masuk ke pembahasan utama yaitu jalur CDI Shogun. Dapat simak gambar di atas jalur rangkaian instalasi CDI Shogun yang telah kami siapkan.

Akhir Kata

Itulah, beberapa informasi lengkap mengenai jalur CDI Shogun dengan soket yang berbeda dari beberapa generasi. Dapat disimpulkan bahwa jalur CDI di setiap tipe atau merek motor berbeda soketnya. Semoga informasi dari rsuddepatihamzah.com dapat berguna serta menambah wawasan kalian.
